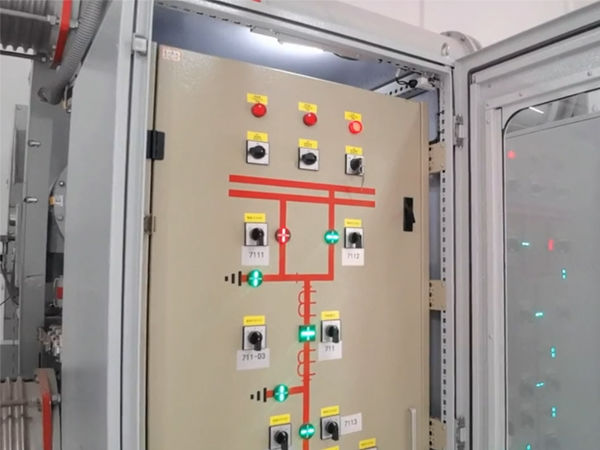

電力工程施工輸入回路檢修應根據電氣原理圖繪制一張表格，貼在設備的控制臺或控制柜上，電力工程施工需標明每個PC輸入輸出端子編號與之相對應的電器符號、中文名稱，即類似集成電路各引腳的功能說眀。

有了這張輸入輸岀表格，對于了解操作過程或熟悉本設備梯形圖的電工就可以展開檢修了。但對于那些對操作過程不熟悉，不會看梯形圖的電工來說，就需要再繪制一張表格：PLC輸入輸岀邏輯功能表。該表實際說明了大部分操作過程中輸入回路(觸發元件、關聯元件)和輸出回路(執行元件)的邏輯對應關系。實踐證明：如果能熟練利用輸入輸出對應表及輸入輸出邏輯功能表檢修電氣故障，不帶圖紙也能輕松自如。

輸入回路檢修

判斷某只按鈕、限位、線路等輸入回路的好壞，可在PLC通電情況下(應該在非運行狀態，以防設備誤動作)，按下按鈕(或其他輸入接點)，這時對應的PC輸入端子與公共端被短接，按鈕所對應的PLC輸入指示燈亮，說明此按鈕及線路正常。燈不亮，可能按鈕損壞、線路接觸不良或者斷線。若需要進一步判斷，按鈕如果是好的，那么用萬用表的兩支表筆，輸入端的公共端，另一頭接觸所對應的PLC輸入點(上述操作要小心，電力工程施工切記不可碰到220V或11ⅴ輸入端子上)。此時指示燈亮，說明線路存在故障。指示燈不亮，說明此PLC輸入點已損壞(此種情況比較少見，一般為強電入侵所致)。
